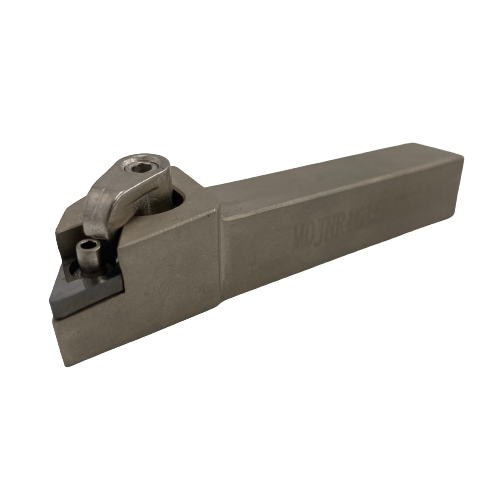

Stružni nož MDJNR 1616 H11

Stružni nož MDJNR 1616 H11 za zunanje struženje.

Primeren za stružne ploščice DN_ _11_ _.

M - Način prijema stružne ploščice z vijakom skozi stružno ploščico in z vpenjalno spono od zgoraj

D - Oblika stružne ploščice, ki se vpenja na držalo (ROMB 55°)

J - Kot pod katerim je vpeta stružna ploščica v držalo (93°)

N - Prosti kot stružne ploščice, ki je namenjena temu stružnemu držalu (0°)

R - Usmeritev stružnega držala (Desna)

16 - Višina stružnega držala v mm

16 - Širina stružnega držala v mm

H - Dolžina stružnega držala je 100mm

11 - Velikost ploščice, ki je primerna za to držalo v mm

Material:

• Kaljeno jeklo 42-45 HRc

Kompatibilno s ploščicami . . . DN_ _11_ _.
